Dotykový schodišťový vypínač Revolo Sense č.6 – bílý
688 Kč s DPH
Dotykový schodišťový vypínač č.6 je určen k ovládání jednoho světelného okruhu ze dvou nebo více míst, s maximálním výkonem 800 W. Dotykové vypínače mezi sebou komunikují pomocí vlastního protokolu přes kabel COM. To znamená, že neexistuje rozdíl mezi schodišťovými vypínači č.6 a křížovými vypínači č.7. Vypínače se zapojují jednoduše, např. 6+6+6. Schodišťové vypínače můžete libovolně kombinovat, např. 6 + 5B + 6. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Přečtěte si více o nové produktové řadě Sense.
Skladem
| Produkt | Dotykový schodišťový vypínač |
|---|---|
| Kódové označení | ST-S102-001 |
| Funkce vypínače | č.6 |
| Mechanismus | SCR |
| Barva | Bílá |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Maximální proud | 5 A |
| Min. zatížení pro správnou funkci | 8 W |
| Maximální zatížení | 800 W / okruh |
| Napětí | AC 110–250 V / 50 Hz–60 Hz |
| Spotřeba v pohotovostním režimu | <0,02 W |
| Provozní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % RH |
| Tloušťka skla | 4 mm |
| Rozteč šroubů | 60 mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |

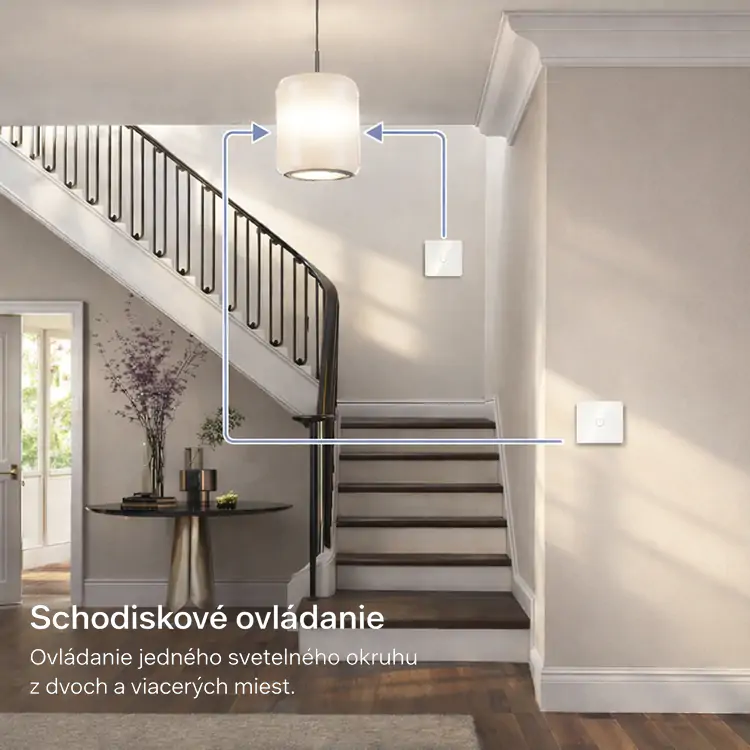

Dotykový vypínač označovaný jako řadič č.6 nebo jako schodišťový vypínač č.6 ovládá jeden světelný okruh z více míst. Dotykové vypínače se nerozlišují na schodišťové a křížové. Pokud chcete ovládat světlo například ze tří míst, budete potřebovat 3x schodišťové vypínače č.6
Krásný luxusní design
Ovládání osvětlení z více míst
Rychlé ovládání
Bezpečnostní sklo
Stálost barev skleněného panelu
Protipožární ochrana
Ochrana proti přetížení
Snadná montáž do klasických instalačních krabic
Kompatibilní s původní kabeláží
Není nutné zapojovat neutrální kabel
Pohodlné ovládání
Doručení kurýrem nebo do výdejního místa
- skleněný panel
- modul vypínače
- instalační rámeček
- montážní šrouby
- návod
Potrebujete poradiť?
Všetky návody a schémy zapojenia nájdete na tejto stránke
Revolo produkty môžete ľubovoľne kombinovať do viacrámikov. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku
Dotykový schodišťový vypínač Revolo Sense č.6
Náš nejnovější dotykový schodišťový vypínač řady Sense představuje inovativní řešení pro ovládání osvětlení ve vaší domácnosti. Díky pokročilé technologii SCR nabízí tento vypínač bezkontaktní systém, který je tichý, rychlý a spolehlivý.
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie SCR zajišťuje bezrelaťový chod, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučné cvakání klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotek zajišťuje rychlé a efektivní ovládání osvětlení.
- Ovládání z více míst: Tento schodišťový ovladač umožňuje ovládání jednoho osvětlení z více míst, což je ideální pro schodiště, chodby nebo velké místnosti. Schodišťové vypínače můžete libovolně kombinovat, např. 6 + 5B + 6.
- Snadná instalace: Vhodné do klasické instalační krabice s hloubkou 45 mm.
- Orientace: V zapnutém stavu sytě modrá, ve vypnutém stavu se intenzita modré barvy i jas sníží, aby ve tmě příliš nerušily.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat nulový vodič.
Pokud potřebujete nainstalovat dotykové vypínače nebo zásuvky do dvojitého nebo vícenásobného rámečku (max. 5 rámečků), musíte si objednat moduly a vícenásobný rámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo s jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo Touch. Je důležité, aby dotykové plochy (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových spínačů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, vertikálně nebo zrcadlově otočené.
Při schodišťovém zapojení je důležité určit hlavní vypínač – ten má připojenou fázi, komunikační kabel a světelný okruh. Podřízené vypínače mají pouze fázi a komunikační kabel, mohou však být zároveň i hlavními. Například u vypínače č.5B může být svorka L1 prázdná (podřízený režim), zatímco svorka L2 ovládá samostatný světelný okruh.
Schodišťové vypínače Sense se při prvním zapnutí automaticky spárují, což zajišťuje rychlou a snadnou instalaci. Hlavní a podřízené tlačítka se propojí podle svorek (např. L1 s L1, L2 s L2, L3 s L3), což je ideální pro kombinace jako 6 + 6 nebo 5B + 5B.
Pro specifické případy, jako je kombinace 5B + 6 nebo zapojení více vypínačů, je nutné nejprve zrušit automatické spárování a následně provést ruční nastavení.
Pokud je třeba zrušit spárování, podržte tlačítko na hlavním vypínači po dobu 5 sekund
, dokud nezačne blikat LED kontrolka. Uvolněte tlačítko a znovu jej podržte po dobu 5 sekund
, dokud kontrolka nepřestane blikat a nezůstane svítit trvale. Poté můžete pokračovat v ručním spárování:
- Podržte tlačítko na hlavním vypínači po dobu 5 sekund, dokud LED nezačne rychle blikat.
- Na podřízeném vypínači krátce stiskněte tlačítko, které chcete spárovat.
Osvětlení bude následně ovladatelné z více míst.
Dotykové schodišťové vypínače můžete kombinovat například jako 5B + 6 + 5B nebo v jiných kombinacích. Je však důležité dodržet jednu podmínku: musíte propojit svorky stejné hodnoty, tedy L1 s L1, L2 s L2 nebo L3 s L3. Pokud chcete propojit dva dvoupolohové schodišťové vypínače 5B s jednopolohovým schodišťovým vypínačem č.6 tak, aby všechny tři ovládaly jedno společné světlo a vypínače 5B navíc i samostatná světla, připojte společné světlo ke svorce L1 na všech třech vypínačích (5B + 6 + 5B) a samostatná světla ke svorkám L2 na vypínačích 5B.
Tento způsob se často používá například v ložnici, kde vypínač č.6 ovládá centrální světlo a vypínače 5B u nočních stolků kromě centrálního osvětlení ovládají také noční lampičky.
Pozn.: Společný světelný okruh L1 může být zapojen také ve vypínači č.6. Je však nutné, aby svorky L1 v obou vypínačích č.5B byly prázdné.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte na skleněný panel z každé strany. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte napájení a před použitím počkejte alespoň 2 minuty
| Typ rámika | Edgy |
|---|---|
| Rozměry | 86 × 86 × 35 mm |
| Prúd | 5A |
| Spotřeba v pohotovostním režimu | max. 0,1 mA |
| Pracovná teplota | -30°C / +70°C |
| Vlhkost prostředí | max. 95 % relativní vlhkosti |
| Životnosť | 100 000 cyklů MTBF |
| Farba skleneného panela | Bílá |
| Barevné podsvícení | Modrá barva |
| Vyrobeno | CN |
| Funkcia | č.6 |
| Ovládanie | Dotýkání |
| Maximální zatížení | 800 W |
