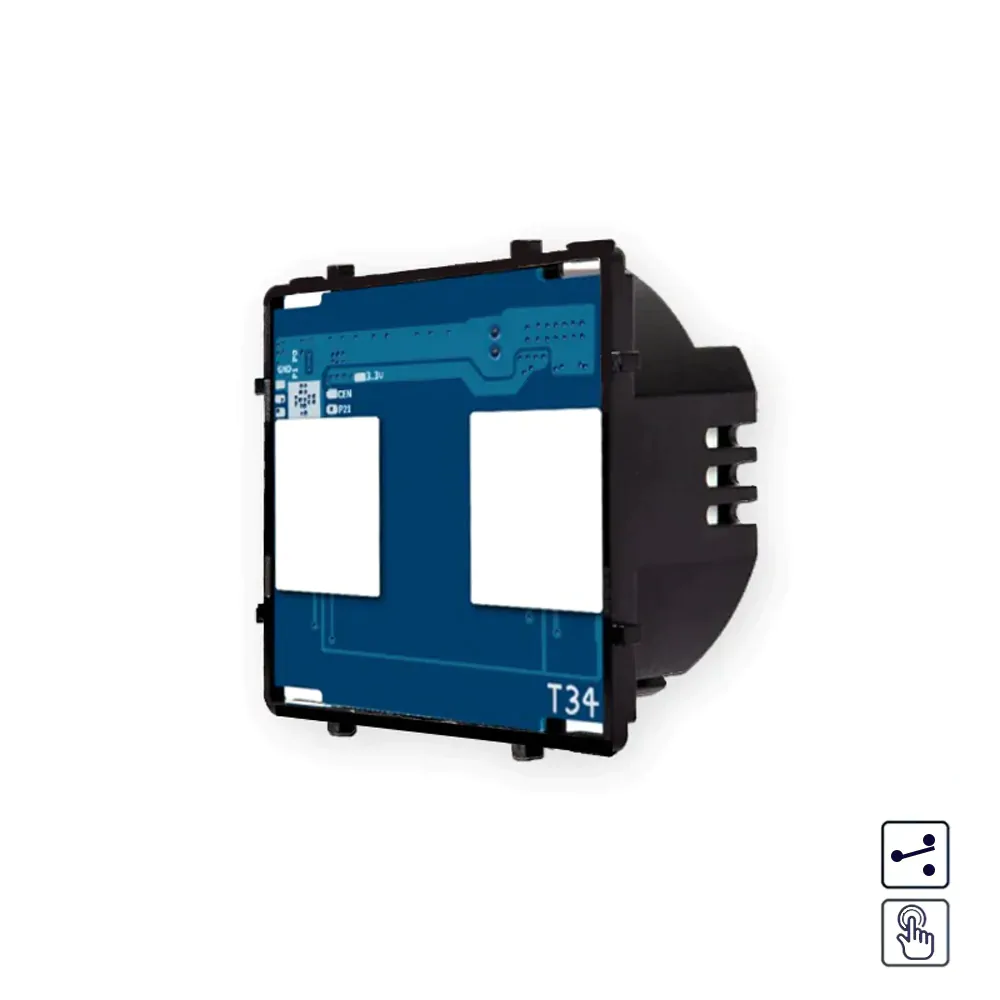

Revolo dotykový schodišťový vypínač Sense č.5B – Modul
699 Kč s DPH
Dotykový vypínač umožňuje ovládat dva světelné okruhy z více míst. Toho se dosahuje v kombinaci s jinými vypínači (č.6/7 nebo č.5B). Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6. Pro schodišťové zapojení stačí pouze fáze, světlo a jeden komunikační kabel. Po zapojení je třeba schodišťové vypínače spárovat dotykem. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Samostatný modul dotykového vypínače se používá v případě instalace do vícerámečku.
Skladem
| Produkt | Dotykový schodišťový vypínač – Modul |
|---|---|
| Kódové označení | ST-S202 |
| Funkce vypínače | č.5B (6+6) |
| Mechanismus | SCR |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Maximální proud | 5A |
| Min. zátěž pro správnou funkci | 8W |
| Maximální zátěž | 800W / okruh |
| Napětí | AC 110 – 250V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | Max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako řazení č.5B (6+6) případně jako schodišťový vypínač č.5B (6+6) ovládá dva světelné okruhy z více míst. Dotykové vypínače se nerozlišují na schodišťové a křížové. Pokud chcete ovládat světla například ze tří míst, tak budete potřebovat 3x schodišťové vypínače č.5B Rozdělení a vysvětlení všech nejčastěji používaných vypínačů naleznete v našem článku .
Krásný luxusní design Ovládání osvětlení z více míst Rychlé ovládání Bezpečnostní sklo Barevná stálost skleněného panelu Protipožární ochrana Ochrana proti přetížení Jednoduchá montáž do klasických instalačních krabiček Kompatibilní s původní kabeláží Není třeba zapojení nulového kabelu Pohodlné ovládání Doručení kurýrem nebo do výdejního
- modul vypínače
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali v tomto článku
Revolo dotykový schodišťový vypínač Sense č.5B (6+6)
Náš nejnovější dotykový schodišťový vypínač řady Sense představuje inovativní řešení pro ovládání osvětlení ve Vaší domácnosti. Díky pokročilé technologii SCR nabízí tento vypínač bezkontaktní systém, který je tichý, rychlý a spolehlivý.
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie SCR zajišťuje bezkontaktní chod, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučná kliknutí klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotek zajišťuje rychlé a efektivní ovládání osvětlení.
- Vícemístné ovládání: Tento schodišťový ovladač umožňuje ovládat dva světelné okruhy z více míst, což je ideální pro schodiště, chodby nebo velké místnosti. Schodišťové vypínače můžete libovolně kombinovat. 5B + 6 + 5B
- Jednoduchá instalace: Vhodné do klasické instalační krabičky s hloubkou 45mm.
- Orientační osvětlení: Při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušilo.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat nulák.
Spárování schodišťových vypínačů: při schodišťovém zapojení je třeba určit jeden vypínač jako hlavní – ten bude mít kromě připojené fáze a komunikačního kabelu i přivedený světelný okruh. Po nasazení sklíčka a zapnutí proudu nebude možné ovládat druhý (podřízený) vypínač. Pro umožnění ovládání z obou (nebo více míst) je třeba jejich spárování. Postup spárování schodišťových vypínačů: po zapnutí proudu počkejte alespoň 60 sekund a následně se dotkněte hlavního vypínače po dobu 5 sekund až začne LED dioda rychle blikat. Následně přejděte k druhému (podřízenému) vypínači a krátce se jej dotkněte. Takto proběhne spárování a osvětlení už budete moci ovládat z více míst. Zrušení spárování vypínačů: Pokud potřebujete spárování zrušit, podržte dotek na hlavním vypínači po dobu 5 sekund, než začne blikat LED kontrolka. Potom dotek uvolněte a znovu stiskněte stejný vypínač na 5 sekund, dokud se LED kontrolka trvale nerozsvítí. Spárování je nyní zrušeno.
Dotykové schodišťové vypínače můžete kombinovat například jako 5B + 6 + 5B, nebo v jiných kombinacích. Je však důležité dodržet jednu podmínku: musíte propojit svorky stejné hodnoty, tedy L1 s L1, L2 s L2 nebo L3 s L3. Chcete-li spojit dva dvoupáčkové schodišťové vypínače 5B s jednopáčkovým schodišťovým vypínačům č.6 tak, aby všechny tři ovládaly jedno společné světlo a vypínače 5B navíc i samostatná světla, připojte společné světlo na svorku L1 na všech třech vypínačích (5B + 6 + 5B) a samostatná světla na svorky 5B. Tento způsob se často používá například v ložnici, kde vypínač č.6 ovládá centrální světlo a vypínače 5B u nočních stolků kromě centrálního osvětlení ovládají také noční lampy. Pozn.: Společný světelný okruh L1 může být zapojen i ve vypínači č.6. Je ale třeba, aby byly svorky L1 v obou vypínačích č.5B prázdné.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
| Proud | 5A |
|---|---|
| Pohotovostní spotřeba | Max. 0.1 mA |
| Pracovní teplota | -30°C / +70°C |
| Vlhkost prostředí | Max. 95% Rh |
| Životnost | 100 000 cyklů MTBF |
| Barevné podsvícení | Modrá barva |
| Vyrobeno | CN |
| Možnost dálkového ovládání | Ano |
| Ovládání | Dotýkání |
| Funkce | č. 5B |
| Maximální zátěž | 800 W |
| Typ | Modul |
