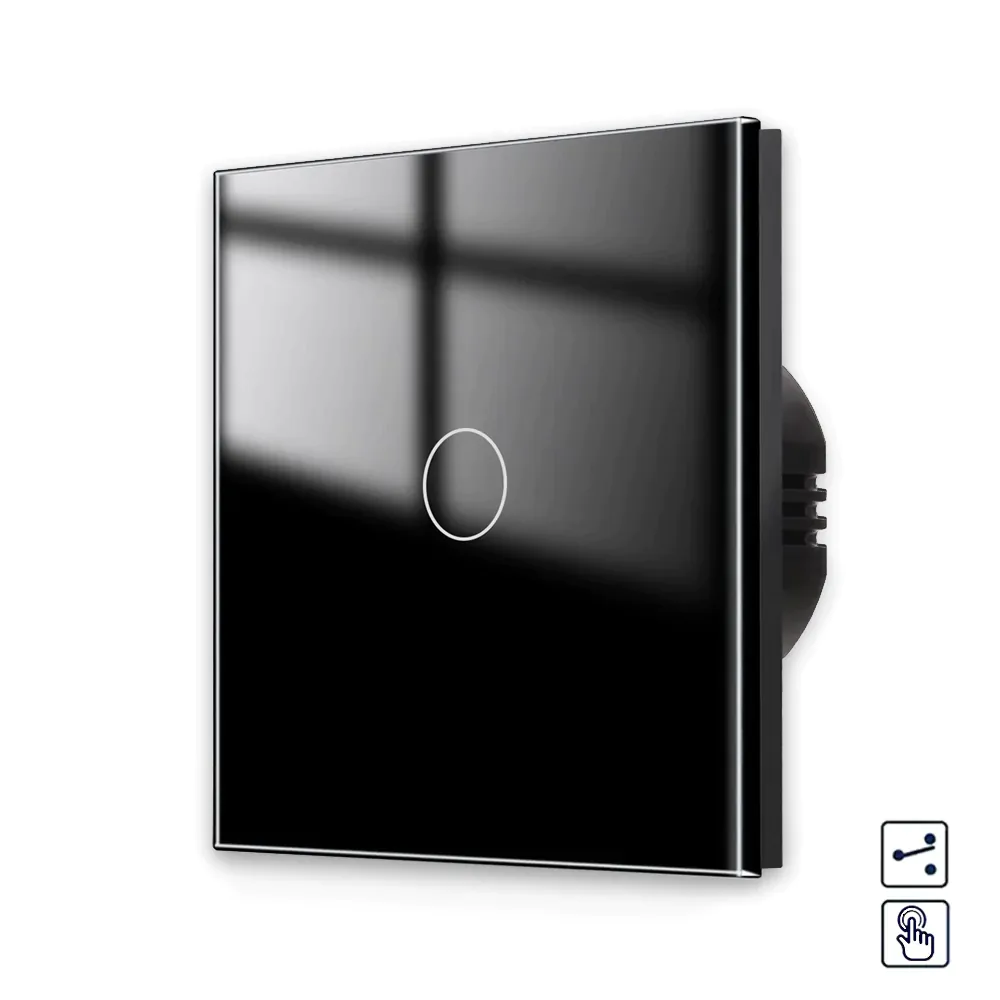

Revolo dotykový schodišťový vypínač Sense č.6 – Černý
688 Kč s DPH
Dotykový schodišťový vypínač č.6 je určen pro ovládání jednoho světelného okruhu ze dvou nebo více míst, do max. 100°C. výkonu 800W. Dotykové vypínače komunikují mezi sebou pomocí vlastního protokolu přes kabel COM. To znamená, že neexistuje rozdíl mezi schodišťovými vypínači č.6 a křížovými vypínači č.7. Vypínače se zapojují jednoduše například. 6+6+6. Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Přečtěte si více, o nové produktové řadě Sense.
Skladem
| Produkt | Dotykový schodišťový vypínač |
|---|---|
| Kódové označení | ST-S102-003 |
| Funkce vypínače | č.6 |
| Mechanismus | SCR |
| Barva | Černá |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Maximální proud | 5A |
| Min. zátěž pro správnou funkci | 8W |
| Maximální zátěž | 800W / okruh |
| Napětí | AC 110 – 250V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | Max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako řazení č.6 případně jako schodišťový vypínač č.6 ovládá jeden světelný okruh z více míst. Dotykové vypínače se nerozlišují na schodišťové a křížové. Pokud chcete ovládat světlo například ze tří míst, tak budete potřebovat 3x schodišťové vypínače č.6 Rozdělení a vysvětlení všech nejčastěji používaných vypínačů naleznete v našem článku .
Krásný luxusní design Ovládání osvětlení z více míst Rychlé ovládání Bezpečnostní sklo Barevná stálost skleněného panelu Protipožární ochrana Ochrana proti přetížení Jednoduchá montáž do klasických instalačních krabiček Kompatibilní s původní kabeláží Není třeba zapojení nulového kabelu Pohodlné ovládání Doručení kurýrem nebo do výdejního
- skleněný panel
- modul vypínače
- instalační rámeček
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali v tomto článku
Revolo dotykový schodišťový vypínač Sense č.6
Náš nejnovější dotykový schodišťový vypínač řady Sense představuje inovativní řešení pro ovládání osvětlení ve Vaší domácnosti. Díky pokročilé technologii SCR nabízí tento vypínač bezkontaktní systém, který je tichý, rychlý a spolehlivý.
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie SCR zajišťuje bezkontaktní chod, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučná kliknutí klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotek zajišťuje rychlé a efektivní ovládání osvětlení.
- Vícemístné ovládání: Tento schodišťový ovladač umožňuje ovládání jednoho osvětlení z více míst, což je ideální pro schodiště, chodby nebo velké místnosti. Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6.
- Jednoduchá instalace: Vhodné do klasické instalační krabičky s hloubkou 45mm.
- Orientační osvětlení: Při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušilo.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat nulák.
Automatické spárování: Schodišťové vypínače Sense se při prvním spuštění automaticky spárují , aby zajistily rychlou a snadnou instalaci – hlavní a podřízená tlačítka jsou automaticky propojena podle svorek (např. L1 s L1, L2 s L2, L3 s L3) – vhodné pokud se párují 6 + 6 , případně 5B + . Pro specifické případy, jako je kombinace vypínačů 5B + 6 nebo zapojení více vypínačů, je třeba nejprve zrušit automatické spárování a následně provést manuální spárování tlačítek. Pozn: při schodišťovém zapojení je třeba určit hlavní vypínač – ten bude mít kromě připojené fáze a komunikačního kabelu i přivedený světelný okruh. Podřízené vypínače mají pouze fázi a komunikační kabel. Podřízené vypínače zároveň mohou být i hlavní . Např. ve vypínači č.5B v L1 nebude připojeno světlo (podřízený) ale v L2 bude mít samostatný světelný okruh. Zrušení spárování vypínačů: Pokud potřebujete spárování zrušit, podržte dotek na tlačítku hlavního vypínače po dobu 5 sekund, než začne blikat LED kontrolka. Potom dotek uvolněte a znovu stiskněte stejné tlačítko na 5 sekund, dokud se LED kontrolka trvale nerozsvítí. Spárování je nyní zrušeno. Postup spárování schodišťových vypínačů: Dotkněte se hlavního vypínače po dobu 5 sekund až začne LED dioda rychle blikat. Následně přejděte k druhému (podřízenému) vypínači a krátce se jej dotkněte. Takto proběhne spárování a osvětlení už budete moci ovládat z více míst.
Dotykové schodišťové vypínače můžete kombinovat například jako 5B + 6 + 5B, nebo v jiných kombinacích. Je však důležité dodržet jednu podmínku: musíte propojit svorky stejné hodnoty, tedy L1 s L1, L2 s L2 nebo L3 s L3. Chcete-li spojit dva dvoupáčkové schodišťové vypínače 5B s jednopáčkovým schodišťovým vypínačům č.6 tak, aby všechny tři ovládaly jedno společné světlo a vypínače 5B navíc i samostatná světla, připojte společné světlo na svorku L1 na všech třech vypínačích (5B + 6 + 5B) a samostatná světla na svorky 5B. Tento způsob se často používá například v ložnici, kde vypínač č.6 ovládá centrální světlo a vypínače 5B u nočních stolků kromě centrálního osvětlení ovládají také noční lampy. Pozn.: Společný světelný okruh L1 může být zapojen i ve vypínači č.6. Je ale třeba, aby byly svorky L1 v obou vypínačích č.5B prázdné.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
| Typ rámečku | Hranatý |
|---|---|
| Rozměry | 86 x 86 x 35 mm |
| Proud | 5A |
| Pohotovostní spotřeba | Max. 0.1 mA |
| Pracovní teplota | -30°C / +70°C |
| Vlhkost prostředí | Max. 95% Rh |
| Životnost | 100 000 cyklů MTBF |
| Barva skleněného panelu | Černá |
| Barevné podsvícení | Modrá barva |
| Vyrobeno | CN |
| Funkce | č.6 |
| Ovládání | Dotýkání |
| Maximální zátěž | 800W |
