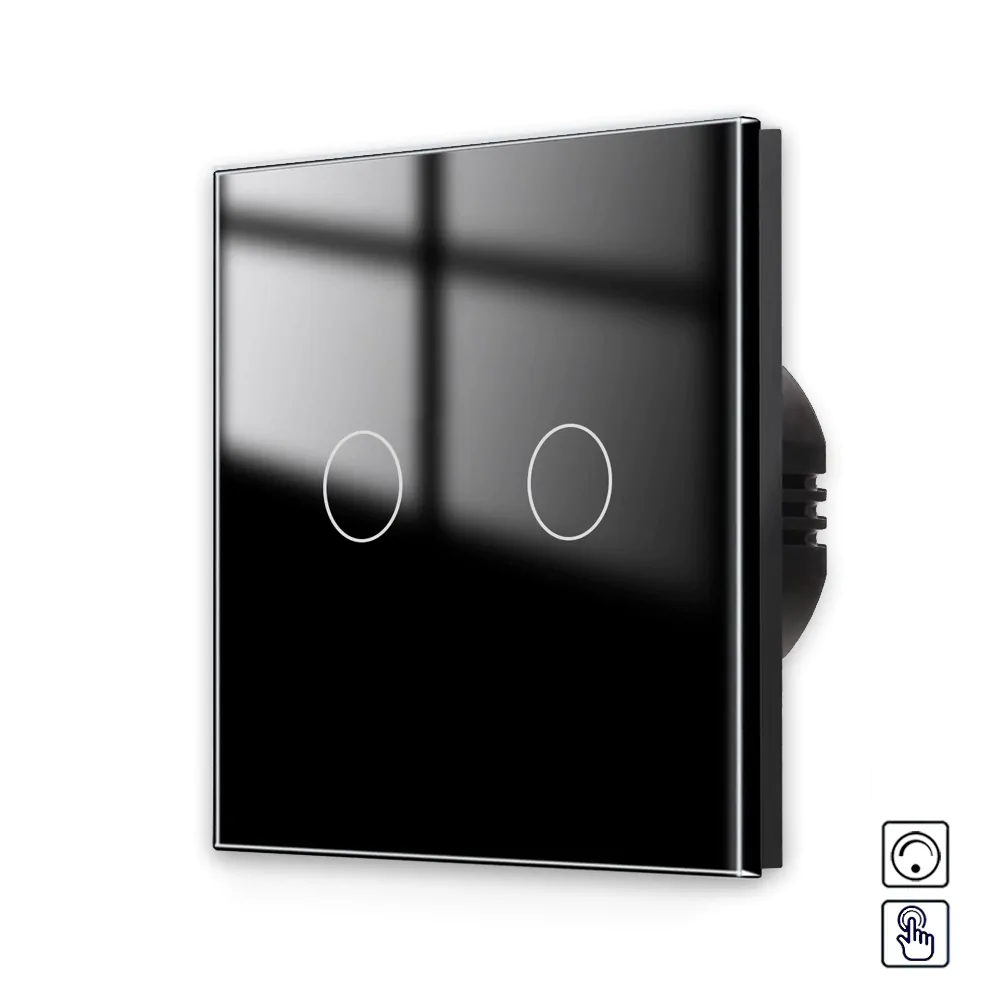

Revolo dotykový stmívač č.5 – Černý
708 Kč s DPH
Revolo dotykový stmívač č.5 umožňuje ovládat/stmívat dva světelné okruhy z jednoho místa. Stmívat lze pouze stmívatelné zdroje. stmívatelné LED žárovky do Max. výkonu 500W/okruh. Výhodou je větší rozměr skleněného panelu: 86 x 86 mm, který dokonale překryje i větší díry kolem instalačních krabic a vysokorychlostní vypínač. Stačí letmý dotek a vypínač okamžitě zareaguje. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Není třeba zapojení nulového kabelu. Nic Vám nebude bránit zkrášlit Vaši domácnost o důležitý detail, kterého si každý všimne a jeho používání si od první chvíle oblíbíte.
Skladem
| Produkt | Dotykový stmívač |
|---|---|
| Kódové označení | MT-D201-003 |
| Funkce vypínače | č.5 |
| Mechanismus | TŘÍC |
| Barva | Černá |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 8W |
| Max. zátěž | 500W / okruh |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | Max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový stmívač označovaný jako řazení č.5 případně jako lustrový stmívač č.5 ovládá jeden světelný okruh ze dvou míst .
Intuitivní ovládání Krásný luxusní design Tiché a rychlé ovládání Bezpečnostní sklo Barevná stálost skleněného panelu Protipožární ochrana Ochrana proti přetížení Jednoduchá montáž do klasických instalačních krabiček Kompatibilní s původní kabeláží Není třeba zapojení nulového kabelu Doručení kurýrem nebo do výdejního místa [html_block=
- skleněný panel
- modul stmívače
- instalační rámeček
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali v tomto článku
Dotykový stmívač č.5
Dotykový lustrový stmívač č.5 nabízí pohodlné ovládání dvou okruhů osvětlení z jednoho místa pouhým dotykem. Tento modul využívá kapacitní technologii, podobnou jako u dotykových telefonů, a inteligentní IC (MCU) čip s vysokým rozlišením a citlivostí. Instalace je jednoduchá, protože zapojení a velikost krabice jsou stejné jako u standardních vypínačů. Krátkým dotykem můžete světlo zapnout nebo vypnout a podržením dotykové plochy plynule nastavovat jas. Po uvolnění dotyku se jas ustálí na zvolené úrovni. Stmívač si zapamatuje poslední nastavení jasu a při dalším zapnutí se aktivuje na této úrovni. Stmívač je vyroben z ohnivzdorného materiálu, který zaručuje bezpečnost, a skleněného panelu. Je bezpečný a snadno omyvatelný a barevně stálý. Jeho minimalistický design dodá Vašemu interiéru moderní a elegantní vzhled.
- Ovládání (stmívání) dvou okruhů osvětlení z jednoho místa
- Max. zátěž 500W / okruh
- Postačuje původní kabeláž (fáze + světlo + světlo)
- Není třeba zapojení N kabelu
- Vhodné do klasických instalačních krabiček
- Součástí produktu je vše pro plnohodnotnou montáž
- Ovládání dotykem
- 3 letá záruka
Zapojení dotykového stmívače č.5 je naprosto jednoduché a vhodné pro klasickou instalační krabičku a původní kabeláž. Stačí pouze zapojit fázi a 2x světlo . Není nutný neutrální kabel, uzemnění, ani zapojení LED kompenzátoru. LED kompenzátor se doporučuje zapojit pouze v případech, kdy LED stmívatelné žárovky problikávají. LED kompenzátor se připojuje na světelný okruh, který je připojen do svorky L1. Nutnost použití LED kompenzátoru závisí na použití LED žárovek. Většina dnešních LED stmívatelných žárovek již obsahuje ICD driver proti blikání. Pozn. : Po zapnutí proudu se n edotýkejte modulu vypínače bez nasazeného sklíčka, jinak vypínač nebude správně reagovat na dotek po jeho nasazení. Pokud se vypínač testuje bez skla, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení skla nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku skla. Dotknete -li se modulu bez nasazeného sklíčka, stačí, když po nasazení skla vypnete napájení alespoň na 30 sekund.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
