Schodišťové zapojení

Dotykové schodišťové vypínače Revolo jsou ve verzi č.6, 5B (6+6) a 5B (6+6+6). Všechny schodišťové vypínače lze navzájem kombinovat. 5B + 6, 6 + 5B + 5B, atd. Dotykové schodišťové vypínače nepotřebují mít zapojený křížový typ č.7. V nabídce jsou schodišťové dotykové vypínače , schodišťové WiFi vypínače , stejně jako schodišťové dotykové stmívače.

Párování schodišťových vypínačů: při schodišťovém zapojení je třeba určit jeden vypínač jako hlavní – ten bude mít kromě připojené fáze a komunikačního kabelu i přivedený světelný okruh. Po nasazení sklíčka a zapnutí proudu nebude možné ovládat druhý (podřízený) vypínač. Pro umožnění ovládání z obou (nebo více míst) je třeba jejich spárování.

Spárování probíhá jednoduše: po zapnutí proudu počkejte alespoň 60 sekund a následně se dotkněte hlavního vypínače po dobu 5 sekund než začne blikat. Následně přejděte k druhému (podřízenému) vypínači a krátce se jej dotkněte. Takto proběhne spárování a osvětlení už budete moci ovládat z více míst. Všechny podřízené vypínače se párují s hlavním vypínačům. Pokud budete chtít spárovat další vypínač, znovu je třeba postup opakovat: podržet dotek na hlavním vypínači po dobu 5s a následně se dotknout dalšího podřízeného vypínače. Pro lepší znázornění si můžete prohlédnout video níže.

Zrušení spárování: Stiskněte a podržte hlavní vypínač alespoň 4 sekundy, dokud nezačne LED dioda rychle blikat. Potom dotek uvolněte a znovu se dotkněte stejného hlavního vypínače alespoň 4 sekundy, dokud nezačne LED dioda znovu svítit. Následně už bude schodišťové spárování zrušeno.

LED adaptér: V případě, že je odběr menší než 3W, případně žárovky nemají ICD driver proti blikání, stačí do světelného okruhu připojit LED kompenzátor, který se zapojuje vždy do L1. Zapojení si můžete prohlédnout v detailu produktu.

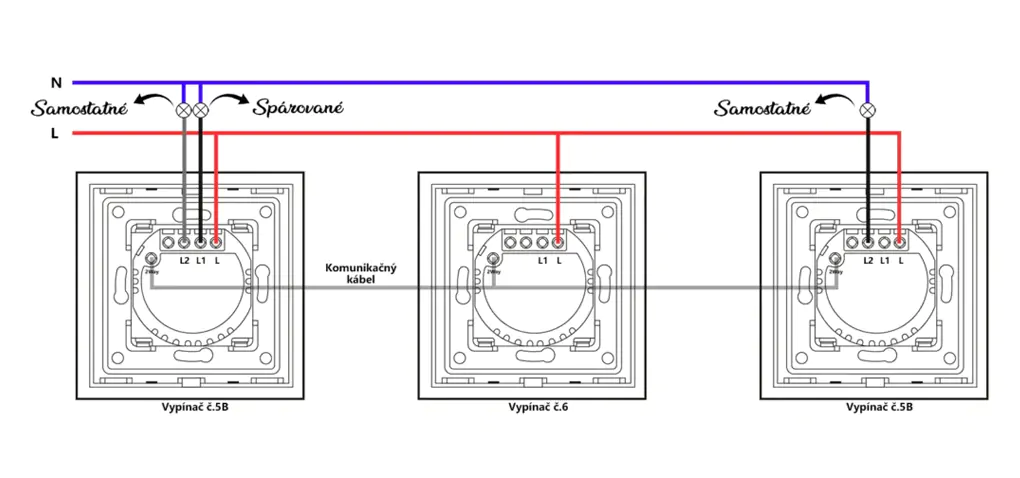

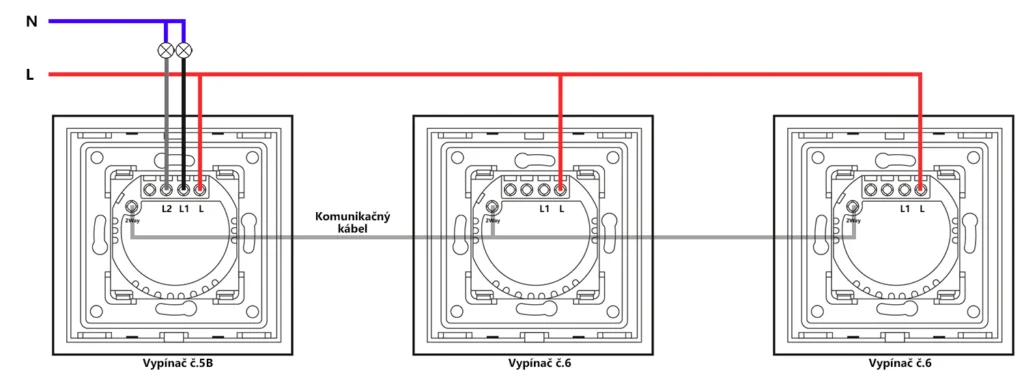

Důležité: U schodišťových vypínačů č.5B(6+6) a č.5B(6+6+6) je třeba, abyste L1 hlavního vypínače spárovali s L1 podřízeného vypínače, L2 s L2 a L3 s L3. Stejně důležité to je i při kombinaci např. 6+5B: společný světelný okruh musí být zapojen ve svorce L1, samostatné světlo v 5B ve svorce L2.
