Dotykový vypínač Revolo Sense č. 1 – Modul
Původní cena byla: 239 Kč.199 KčAktuální cena je: 199 Kč. s DPH
Dotykový vypínač Sense č.1 ovládá jeden světelný okruh z jednoho místa, naprosto potichu – bez cvakání mechanického relátka. Vhodný do klasické instalační krabice a pro původní kabeláž. Okamžitá a citlivá reakce na dotek. Dotykový vypínač lze jednoduše vyměnit za původní mechanický. Není třeba zapojit neutrální kabel. Samostatný modul dotykového vypínače se používá v případě instalace do vícerámečku.
Staviate, renovujete alebo rekonštruujete? Pre väčšie objednávky Vám radi vypracujeme cenovú ponuku.
SMS notifikácie o stave objednávky
Doprava zadarmo od 100€
3 ročná záruka
Niečo nesedí? Tovar ihneď vymeníme za nový alebo vám vrátime peniaze. Zadarmo.
Skladem
| Produkt | Modul dotykového vypínače |
|---|---|
| Označení kódu | ST-101 |
| Funkce přepínače | č.1 |
| Mechanismus | Křemíkové řízení – triak |
| WiFi | Ne |
| Nulový vodič | Nepřipojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zatížení pro správnou funkci | 8W |
| Max. zatížení | 500 W/obvod |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Spotřeba v pohotovostním režimu | <0,02W |
| Pracovní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % Rh |
| Tloušťka skla | 4 mm |
| Rozteč šroubů | 60 mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo Touch |
Dotykový vypínač, označovaný jako vypínač č. 1 nebo jako vypínač č. 1, ovládá jeden světelný obvod z jednoho místa.
Rozdělení a vysvětlení všech nejčastěji používaných vypínačů najdete v našem článku.
Krásný luxusní design
Tichý a rychlý provoz
Ochrana proti požáru
Ochrana proti přetížení
Snadná instalace do běžných rozvodných krabic
Kompatibilní s originální elektroinstalací
Není třeba připojovat nulový kabel
Pohodlná obsluha
Dodání kurýrem nebo na výdejní místo.
- spínací modul
- Pokyny
Instalační panel a montážní šrouby jsou součástí skleněného panelu, nikoliv modulu vypínače.
Potrebujete poradiť?
Všetky návody a schémy zapojenia nájdete na tejto stránke
Revolo produkty môžete ľubovoľne kombinovať do viacrámikov. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku
Nová generace dotykových vypínačů
Náš nejnovější dotykový schodišťový vypínač z řady Sense představuje inovativní řešení pro ovládání osvětlení ve vaší domácnosti. Tento vypínač je vybaven pokročilou technologií SCR a nabízí bezrelátkový systém, který je tichý, rychlý a spolehlivý. Dotykový vypínač Sense č. 1 ovládá jeden světelný okruh z jednoho místa.
Vypínač je vyroben z ohnivzdorného materiálu. V případě vícerámové instalace se používá samostatný modul. Pokud například potřebujete dva vypínače vedle sebe, doporučuje se zakoupit pouze samostatné vypínače a k nim příslušný skleněný dvojitý rámeček. Součástí modulu není instalační rámeček ani montážní šrouby. Ty jsou součástí skleněného rámečku.
Hlavní funkce:
- Inovativní technologie: moderní technologie SCR zajišťuje bezřetězový provoz, čímž se eliminuje mechanické opotřebení a zaručuje dlouhou životnost výrobku.
- Tichý provoz: Zapomeňte na hlučné cvakání klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: okamžitá reakce na dotyk zajišťuje rychlé a efektivní ovládání osvětlení.
- Snadná instalace: vejde se do běžné 45 mm hluboké instalační krabice, např. KP68.
- Orientační osvětlení: když je zapnuté, je tmavě modré; když je vypnuté, intenzita modré i jas jsou sníženy, aby ve tmě nepůsobily příliš rušivě.
- Vhodné pro původní zapojení : není třeba připojovat nulový vodič.
Užitočná informácia
Pokud potřebujete instalovat dotykové vypínače nebo zásuvky do dvojitého rámečku nebo vícerámečku (max. 5 rámečků), musíte si objednat moduly a vícerámeček, který se k nim hodí. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly výrobků Revolo. Je důležité, aby dotykové desky (kroužky na skleněném panelu) pasovaly ke zvoleným dotykovým modulům. Například při použití dotykového vypínače č. 5 musí mít skleněný panel 2 kroužky. Skleněné panely jsou univerzální: lze je použít vodorovně, svisle nebo zrcadlově otočené.

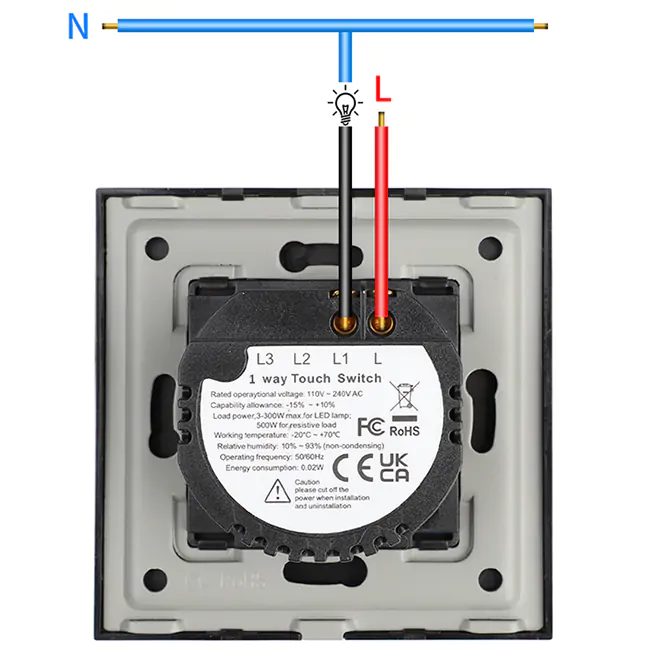

Zapojení dotykového vypínače č. 1 je poměrně jednoduché a vhodné pro klasickou instalační krabici a původní zapojení. Stačí zapojit fázi a světlo. Není potřeba žádný nulový kabel, uzemnění ani kabel kompenzátoru LED. Poznámka: Když je zapnuto napájení, nnedotýkejte se vypínače bez zapnutého posuvníku, jinak vypínač nebude po zapnutí správně reagovat na dotyk. Pokud je vypínač testován bez skla, zapamatuje si vzdálenost mezi spínacím modulem a dotykem. Při nasazeném skle nebude fungovat správně, protože vzdálenost mezi modulem a dotykem se zvětší o tloušťku skla. Pokud je na adrese dotýkáte modulu bez nasazeného skla, stačí po nasazení skla vypnout napájení alespoň na 30 sekund.
Po vyzkoušení funkce dotykového spínače nezapomeňte:
- Vypněte hlavní zdroj napájení
- Skleněnou desku na obou stranách jemně přitlačte. Ujistěte se, že skleněný panel zapadl do všech čtyř spon na instalačním rámu.
- Před použitím zapněte napájení a počkejte alespoň 2 minuty.
| Prúd | 5A |
|---|---|
| Spotřeba v pohotovostním režimu | max. 0,1 mA |
| Pracovná teplota | -30°C / +70°C |
| Vlhkost prostředí | max. 95 % Rh |
| Životnosť | 100 000 cyklů MTBF |
| Barevné podsvícení | Modrá barva |
| Převzato z | CN |
| Možnost dálkového ovládání | Ne |
| Ovládanie | Dotýkání |
| Funkcia | č.1 |
| Maximálna záťaž | 500W |
