Dotykový vypínač Revolo Sense č. 5 (3 okruhy) – Modul
469 Kč s DPH
Dotykový vypínač Sense č.5 (3okruhový) ovládá tři světelné okruhy z jednoho místa, zcela tiše – bez cvakání mechanického relé. Vhodný pro běžnou instalační krabici a pro originální zapojení. Okamžitá a citlivá reakce na dotyk. Dotykový vypínač lze snadno nahradit původním mechanickým vypínačem. Není třeba připojovat nulový kabel. Samostatný modul dotykového vypínače se používá v případě instalace do vícerámečku.
Staviate, renovujete alebo rekonštruujete? Pre väčšie objednávky Vám radi vypracujeme cenovú ponuku.
SMS notifikácie o stave objednávky
Doprava zadarmo od 100€
3 ročná záruka
Niečo nesedí? Tovar ihneď vymeníme za nový alebo vám vrátime peniaze. Zadarmo.
Skladem
| Produkt | Modul dotykového vypínače |
|---|---|
| Označení kódu | ST-301 |
| Funkce vypínače | č.5 |
| Mechanismus | Křemíkové řízení – triak |
| WiFi | Ne |
| Nulový vodič | Nepřipojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zatížení pro správnou funkci | 8W |
| Max. zatížení | 500 W/obvod |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Spotřeba v pohotovostním režimu | <0,02W |
| Pracovní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % Rh |
| Tloušťka skla | 4 mm |
| Rozteč šroubů | 60 mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač, označovaný jako vypínač č. 5 (tříokruhový) nebo lustrový vypínač č. 5 (tříokruhový), ovládá tři světelné okruhy z jednoho místa.
Rozdělení a vysvětlení všech nejčastěji používaných vypínačů najdete v našem článku.
Krásný luxusní design
Tichý a rychlý provoz
Ochrana proti požáru
Ochrana proti přetížení
Snadná instalace do běžných rozvodných krabic
Kompatibilní s originální elektroinstalací
Není třeba připojovat nulový kabel
Pohodlná obsluha
Dodání kurýrem nebo na výdejní místo.
- spínací modul
- Pokyny
- montážní šrouby
Instalační rám je součástí skleněné tabule.
Potrebujete poradiť?
Všetky návody a schémy zapojenia nájdete na tejto stránke
Revolo produkty môžete ľubovoľne kombinovať do viacrámikov. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku
Nová generace dotykového vypínače
Revolo Touch ST-301 přináší revoluci v ovládání osvětlení. Tento vypínač, vybavený křemíkovou technologií ovládání, umožňuje ovládat světlo tak tiše, že máte pocit, jako byste ho ovládali myšlenkami. Žádné cvakající relé, jen tiché a rychlé ovládání, které vám umožní vychutnat si domácí pohodlí bez rušivých zvuků.
Vypínač je vyroben z ohnivzdorného materiálu. V případě vícerámové instalace se používá samostatný modul. Pokud potřebujete například dva vypínače vedle sebe, doporučuje se zakoupit pouze samostatné vypínače a k nim příslušný skleněný dvojitý rámeček.
Užitočná informácia
Pokud potřebujete instalovat dotykové spínače nebo zásuvky do dvojitého rámečku nebo vícerámečku (max. 5 rámečků), musíte si objednat moduly a vícerámeček, který se k nim hodí. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových spínačů nebo jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo Touch jsou kompatibilní s moduly a polomoduly výrobků Revolo Touch. Je důležité, aby dotykové desky (kroužky na skleněném panelu) pasovaly ke zvoleným dotykovým modulům. Například při použití dotykového spínacího modulu č. 5 musí mít skleněný panel 2 kroužky. Skleněné panely jsou univerzální: lze je použít vodorovně, svisle nebo zrcadlově otočené.

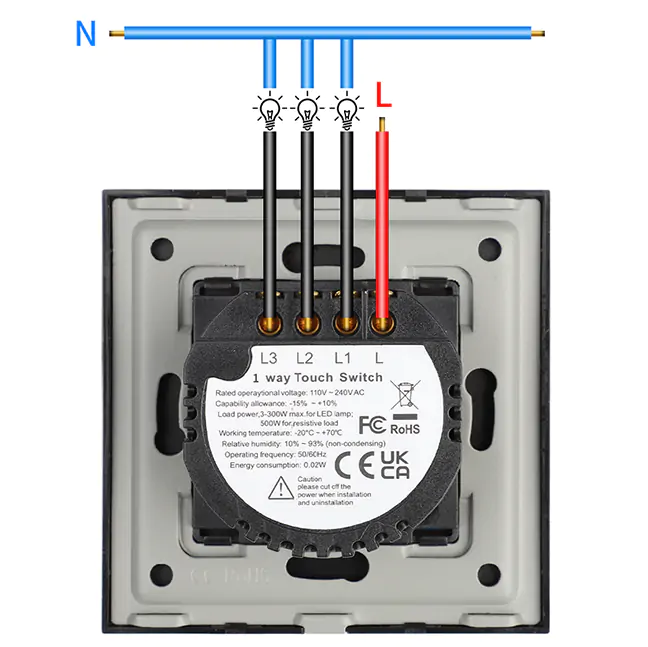

Zapojení dotykového vypínače č. 5 (tříokruhového) je poměrně jednoduché a vhodné pro klasickou instalační krabici a původní zapojení. Stačí zapojit fázi a 3x rozsvítit. Není potřeba žádný nulový kabel, uzemnění ani kabel kompenzátoru LED. Poznámka: Při zapnutí napájení se nnedotýkejte se vypínače bez nasazeného posuvníku, jinak nebude vypínač po nasazení správně reagovat na dotyk. Pokud je vypínač testován bez skla, bude si pamatovat vzdálenost mezi spínacím modulem a dotykem. Po nasazení skla nebude fungovat správně, protože vzdálenost mezi modulem a dotykem se zvětší o tloušťku skla. Pokud je na adrese dotýkáte modulu bez nasazeného skla, stačí po nasazení skla vypnout napájení alespoň na 30 sekund.
Po vyzkoušení funkce dotykového spínače nezapomeňte:
- Vypněte hlavní zdroj napájení
- Skleněnou desku na obou stranách jemně přitlačte. Ujistěte se, že skleněný panel zapadl do všech čtyř spon na instalačním rámu.
- Před použitím zapněte napájení a počkejte alespoň 2 minuty.
| Prúd | 5A |
|---|---|
| Spotřeba v pohotovostním režimu | max. 0,1 mA |
| Pracovná teplota | -30°C / +70°C |
| Vlhkost prostředí | max. 95 % Rh |
| Životnosť | 100 000 cyklů MTBF |
| Barevné podsvícení | Modrá barva |
| Převzato z | CN |
| Možnost dálkového ovládání | Ano |
| Ovládanie | Dotýkání |
| Funkcia | č.5 |
| Typ | Modul |
